Profi kabeláž, spínače a koncová světla

Použití

Video ukázka malé časomíry FST 2.0 s profi kabeláží a magnetickými spínači.

Zapojení

Hlavní kabel

Součástky pro hlavní kabel

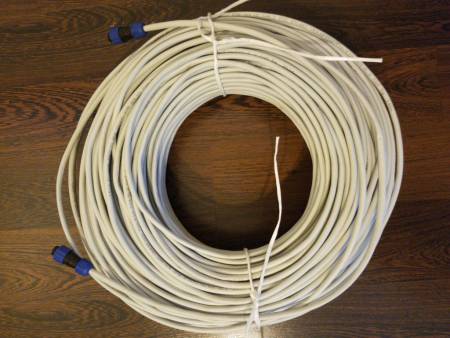

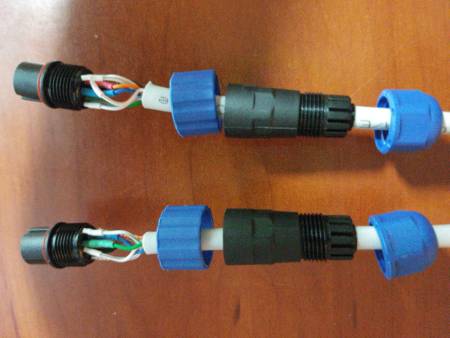

Konektor MASTER (4 pin) - 100 m FTP kabel (Model FST 2.0/2.1/2.2)

  • 1 - hnědá (GND)
  • 2 - oranžová (Terč 2)
  • 3 - zelená (Terč 1)
  • 4 - modrá (Reset světla)

Kabelový rozbočovač

Součástky pro kabelový rozbočovač

Rozbočovač obsahuje řídící elektroniku pro světla k terčům.

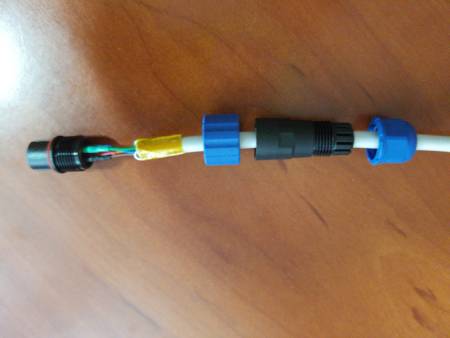

Univerzální kabely pro periferie

Součástky pro univerzální kabely pro periferie

Univerzální kabely pro světla k terčům a spínače (magnetické, optobrány, hříbky, …).

Magnetické spínače

Součástky pro magnetické spínače

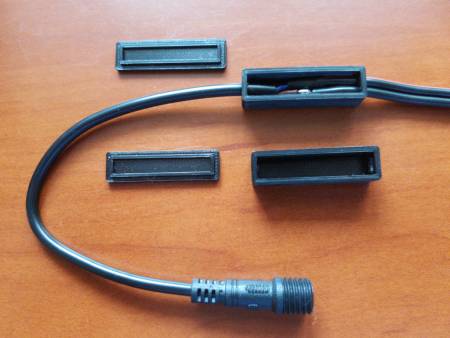

Model boxu magnetického spínače pro 3D tisk (pro vodě odolnost následně zalepeno mamutem)

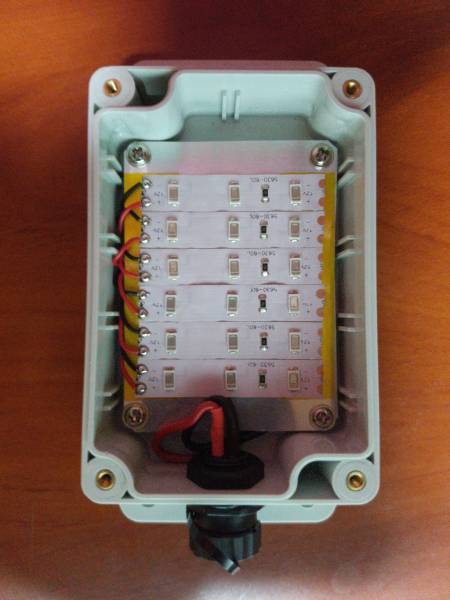

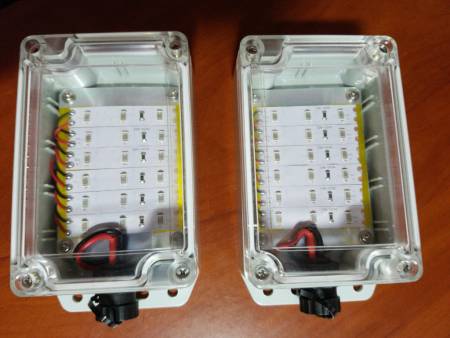

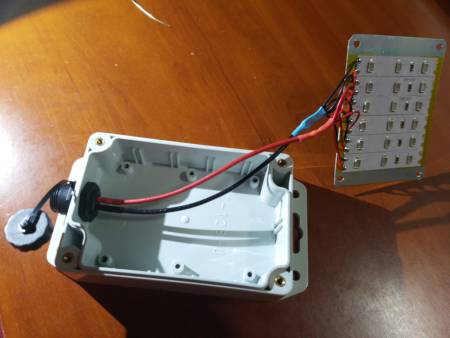

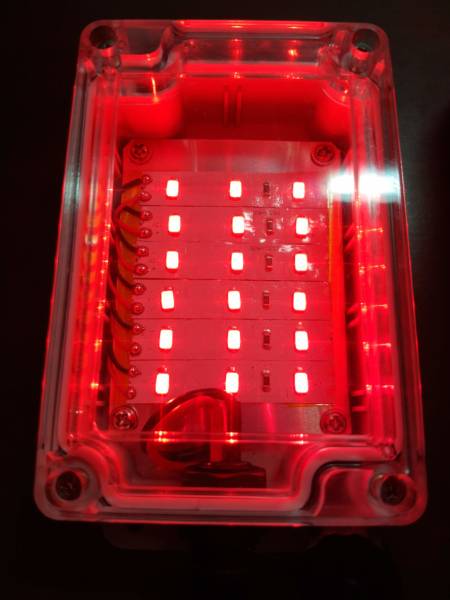

Světla k terčům

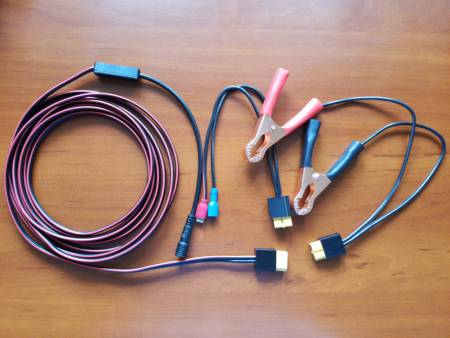

Kabely k baterii pro napájení světel k terčům a externí displej

Součástky pro kabely k baterii pro napájení světel k terčům

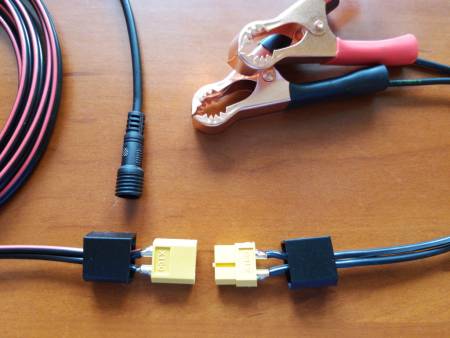

Kabely pro připojení autobaterie nebo gelové baterie pro napájení světel k terčům a externí displej. Výměnné koncové konektory faston nebo kleště. Koncové konektory pro připojení k baterii nejsou vodě odolné, je třeba je umístit do vodě odolného obalu spolu s baterií. Používá se baterie o napětí 12 V.

Model spojky pro 3D tisk (pro vodě odolnost následně zalepeno mamutem)

Model krytky pro konektor XT60 (následně zalepeno mamutem)
