Optobrány

    1. Krabičky z 3D tisku (FST 2.0/2.1/2.2/2.3)
    1. Optobrány (Světelné závory/Optozávory/Infra závory)

Jinými slovy světelné závory/optozávory/infra závory.

Součástky pro obtobrány

Použité IR závory pořízeny v ČR. Z AliExpressu lze pořídit levnější, delší doba dodání, a signalizaci relé mají pouze na rozepnutí kontaktu. Optobrány z ČR lze zapojit jak na sepnutí tak i na rozepnutí při přerušení paprsku IR závory. Jsou o něco dražší.

Ověřená baterie li-on 18650B je pořízena z AliExpress včetně Protection Boardu, který jsem oddělil a připojil zvlášť. Článek s integrovaným Protection Boardem se nevejde do držáku baterie.

Parametry

  • celková voděodolnost IP65 (mamut kolem šroubů infra závory, krabička IP65)
  • průchodka pro nabíjecí micro USB konektor je dílem 3D tisku a má gumovou čepičku kvůli ochraně IP65
  • výdrž na baterii cca 3 dny (obvykle dostačuje 12 hodin a méně pro závod)
  • protection board li-on baterie 18650B
  • nízká cena, lehká voděodolná konstrukce
  • nabíjení přes micro USB (5 V standardní nabíječkou nebo powerbankou)
  • doba nabíjení 4 hodiny max odběr proudu 1 A
  • charger (nabíjecí modul) má inetegrovaný regulovatelný step-up měnič, nastaveno cca na 12,5 V pro napájení IR závory
  • protection board ochrání baterii před hlubokým vybitím pod 2,5 V a umožňuje chod zařízení až po nabití na cca 2,9 V

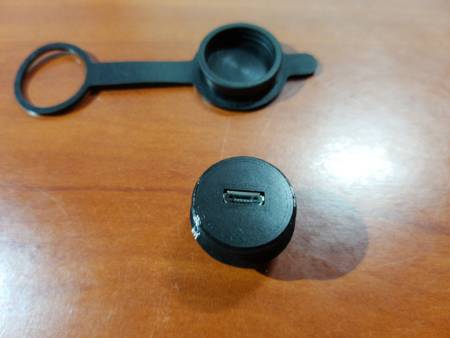

Model voděodolné Micro USB průchodky

Model prodlouženého držáku li-on baterie pro článek s ochranným modulem

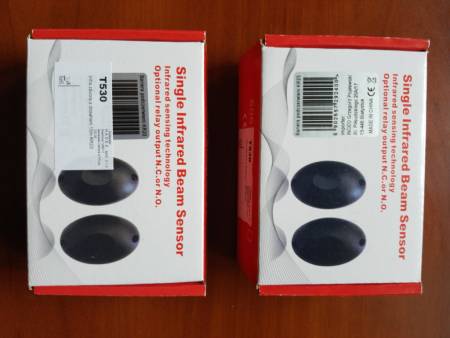

Infra závora

  • Napájení: 12–24V AC/DC
  • Proud: TX 30 mA RX 15 mA
  • Frekvence paprsku, vlnová délka: 1,92 kHz 940nm
  • Doba zjištění překážky: 13 milisekund
  • Provozní teplota: –20/+40°C
  • Výstupní relé max.: 1 A/ 30 V DC
  • C – NC rozpínací
  • Instalace: kolmo souose, svorky dolů
  • Rozměry:49,2× 76×21,6 mm

Použití

POZOR, nabíjení optobran se provádí v zapnutém stavu. Jinak mohou pískat cívky a nenabíjí se (platí jen pro verzi OPT 1.0). Zvažte úpravu na 4 PIN spínač pro zapnutí/vypnutí optobrány a pro zapojení/rozpojení vstupu pro nabíjení. Upraveno v modelu OPT 2.0.

DOPORUČUJEME nabíjet pod dohledem!

Video ukázka malé časomíry FST 2.0 s optobránami.

Model OPT 2.0

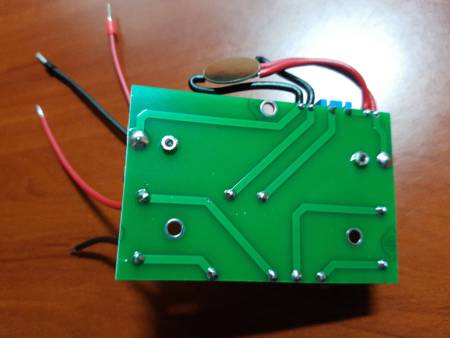

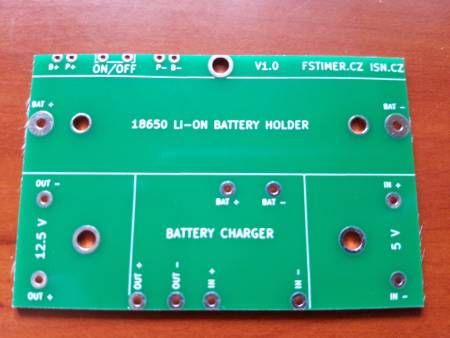

Plošný spoj OPT 2.0

Nabízím zaslání jednoho setu (4 ks pro 2 optobrány) za 100 Kč + 69 Kč zásilkovna. Pro ověření jsem realizoval objednávku a proto jsem rozpočítal náklady na výrobu a doručení na jeden set. Časomíru nevyrábím, jen by mi to tu leželo.

Zapojení OPT 2.0

Změny oproti OPT 1.0

  • nový plošný spoj v 3.0
    • osazení pro variabilní držák baterie li-on 18650B a připojení externího ochranného obvodu (Protection Board)
      • prodloužený držák z 3D tisku, pro delší článek s ochranným obvodem (Protection Board)
      • běžný držák, kde je ochranný obvod (Protection Board) pro článek připojen externě
    • úprava roztečí pro připojení kabeláže a ochranného obvodu pomocí konektorů KF301 (svorky se šroubky)
  • 4 PIN spínač pro zapnutí/vypnutí optobrány a pro zapojení/rozpojení vstupu pro nabíjení
    • optobránu OPT 1.0 lze nabíjet pouze zapnutou (nabíjecí modul při odpojení baterie píská a svítí obě LED, zelená i červená, a mohlo se to jevit jako nabité)
  • světlovod z 3D tisku pro náhled stavu nabíjení z nabíjecího modulu
    • úprava, aby nebylo potřeba připájet externí LED na nabíjecí modul

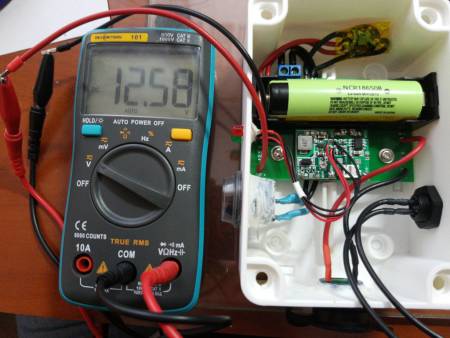

Výstupní napětí Step UP měniče nastavte na 12,5 V pro napájení infra modulu. Moduly jsou k víčku krabičky přišroubovány a přilepeny mamutem tak, aby byl dosažen spolu s krabičkou i nadále stupeň krytí IP65. Takto byly utěsněny LED, vypínač a průchodka pro konektor Micro USB pro nabíjení. Vypínač je chráněn gumovou krytkou.

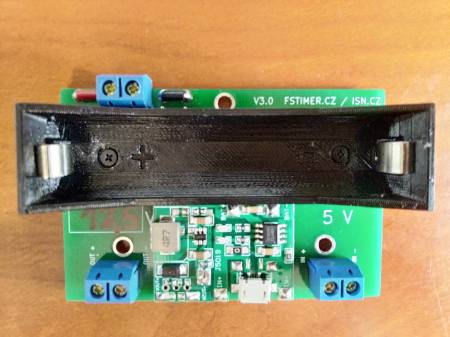

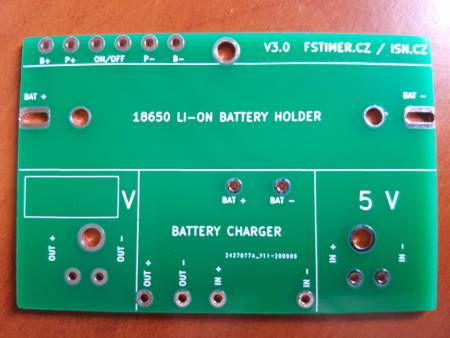

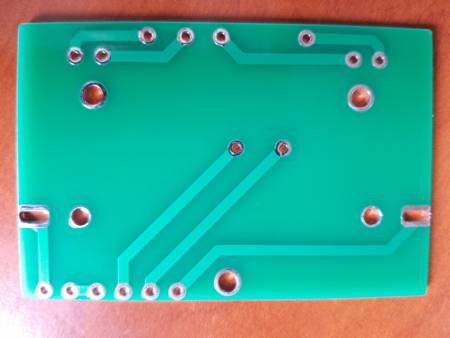

Plošný spoj v 3.0

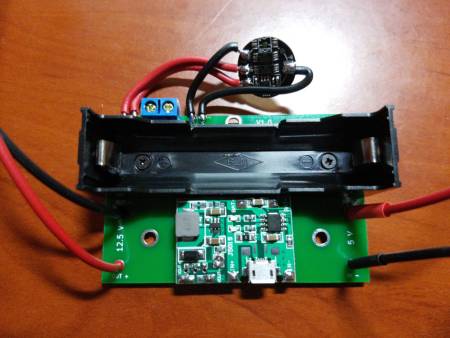

Příprava 3D tisknutého držáku pro li-on článek s ochranným obvodem (v případě, že jste si zvolíte tuto variantu)

POZOR, použijí se kontakty z objednaných držáků. Je tedy nutné je z objednávky nevynechávat!

Opatrně vyjměte kontakty z objednaného držáku, na bocích je přihnutá zarážka, aby z držáku nevypadly. Jejich přihnutím plochým šroubovákem a mírným zatlačením kontaktu např. o desku stolu jdou snadno vyjmout. Dále na kontaktech mírně ohněte pojistky kontaktu tak, aby po zasunutí do tisknutého držáku nevypadly.

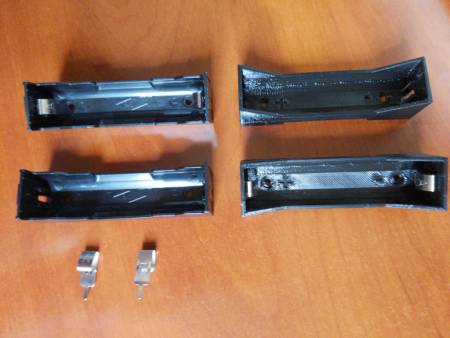

1. obrázek vlevo

  • V levé části jsou běžné držáky pro li-on 18650B bez ochranného obvodu.
  • V pravé části jsou prodloužené držáky z 3D tisku pro li-on 18650B s integrovaným ochranným obvodem.

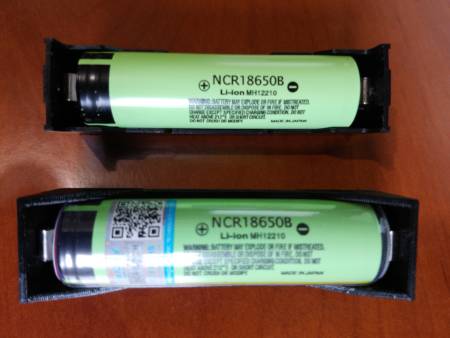

2. obrázek vpravo

  • Nahoře je běžný držák s li-on 18650B bez ochranného obvodu.
  • Dole je prodloužený držák z 3D tisku pro li-on 18650B s integrovaným ochranným obvodem.

Integrovaný ochranný obvod lze od článku oddělit a zapojit jej externě.

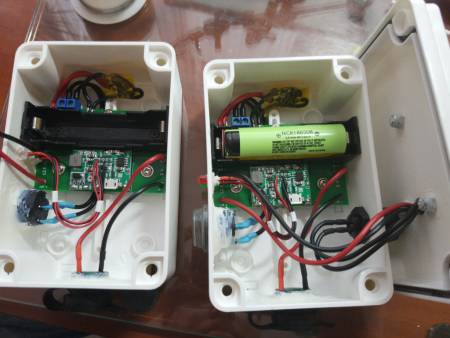

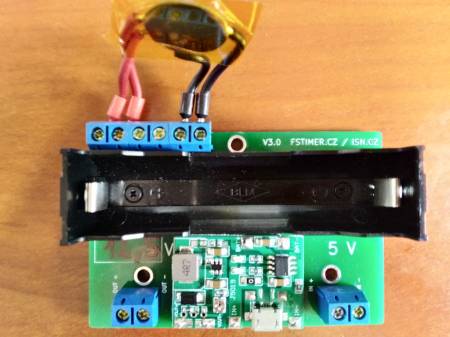

Osazení s běžným držákem baterie (vlevo) + externí ochranný obvod a s 3D tištěným prodlouženým držákem baterie (vpravo), kde je ochranný obvod součástí baterie (zvolte si pro vás vhodnější zapojení). Integrovaný ochranný obvod lze od článku oddělit a zapojit jej externě.

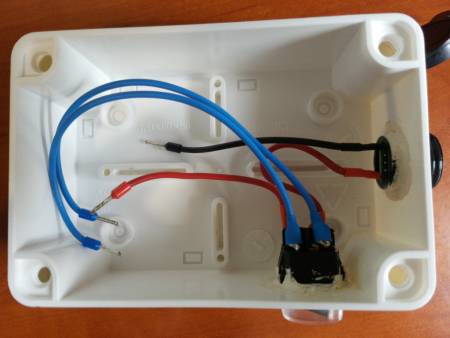

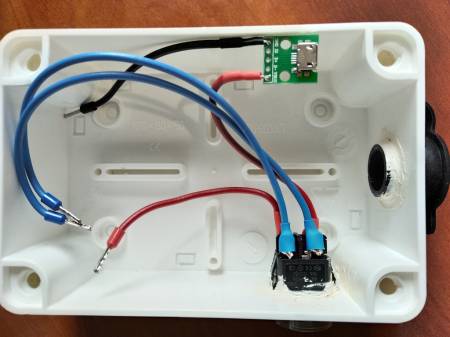

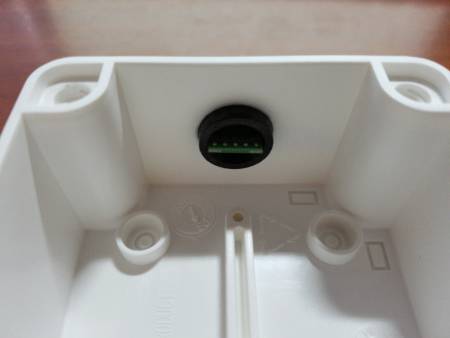

Zapojení a integrace 4 PIN konektoru a Micro USB konektoru do krabičky S-BOX 216

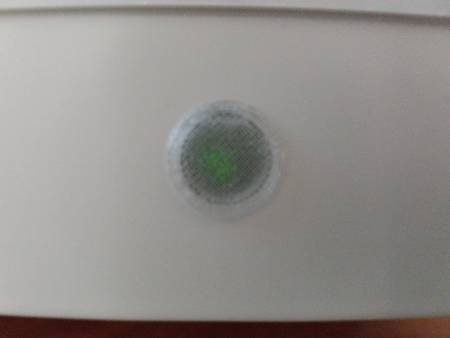

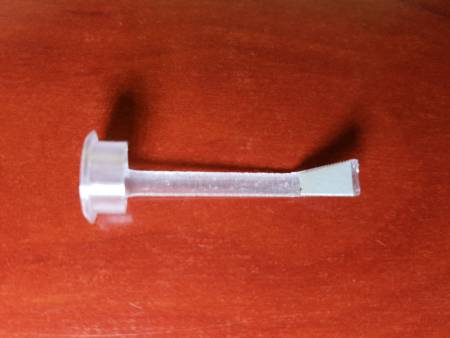

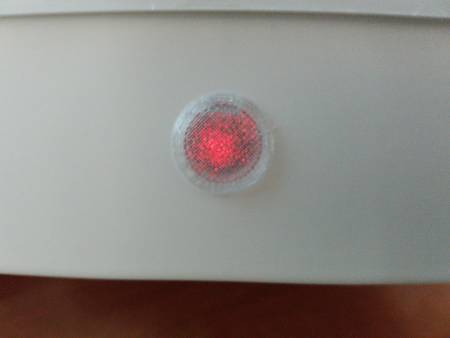

Světlovod k LED nabíjecího modulu z 3D tisku pro náhled stavu nabíjení (červená = nabíjí se, zelená = nabíjení dokončeno)

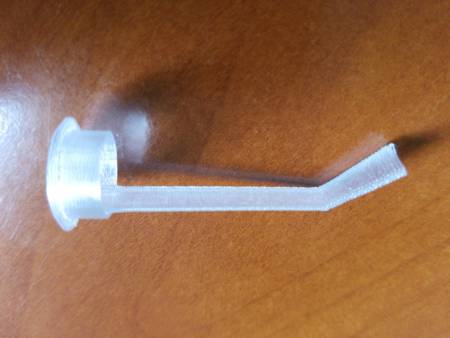

Vhodně vyvrtejte otvor pro světlovod tak, aby byla plocha se „zrcátkem“ co nejpřesněji umístěna nad LED nabíjecího modulu. „Zrcátko“ můžete např. vystřihnout z platíčka od léků (jedna strana je nevodivá) a přilepit jej na vytisknutý světlovod.

Alternativně namísto světlovodu můžete připájet externí LED a vhodně vyvrtanými otvory přilepit do krabičky, jako je to u verze OPT 1.0.

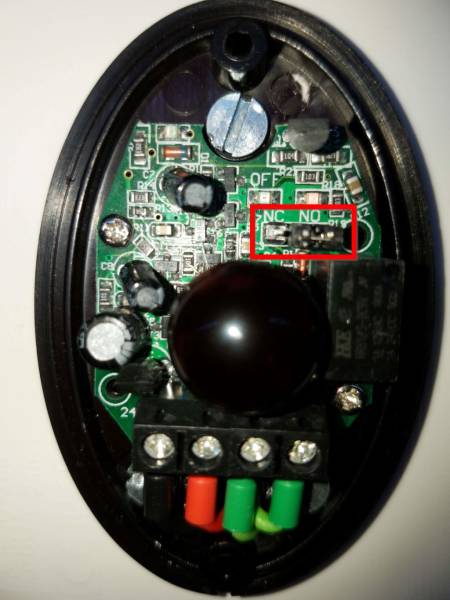

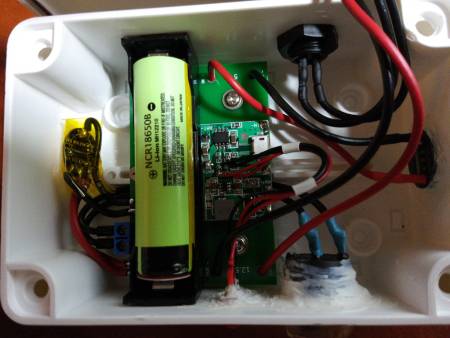

Náhled kompletního zapojení modulů optobrány. Vpravo modul s konektorem pro komunikaci s časomírou, kde je výstup relé nastaven na sepnutí, tedy NO (Normally Open). Je možné jej nastavit i opačně a v časomíře v nastavení také přenastavit na rozepnutí.

Zde jsou použité levné čínské moduly z AliExpress (delší doba dodání). Dražší moduly z HADEX jsou k vidění u modelu OPT 1.0. Je jedno, které použijete.

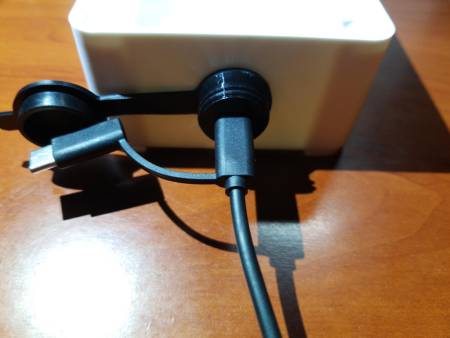

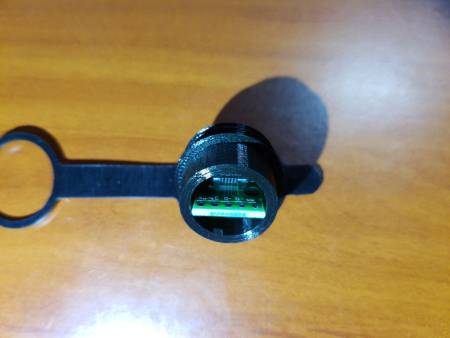

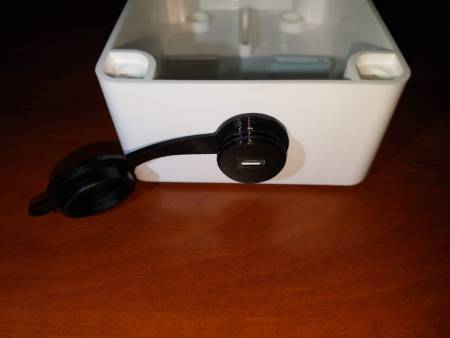

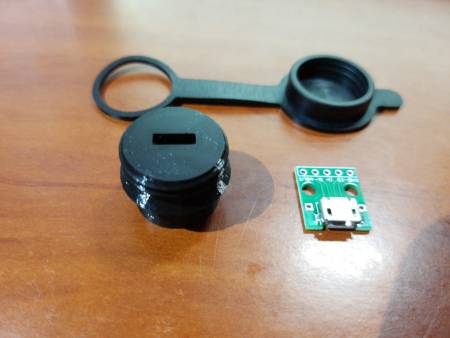

Detaily voděodolné Micro USB průchodky (model pro 3D tisk výše). Micro USB konektor na plošném spoji vhodně přilepte do průchodky.

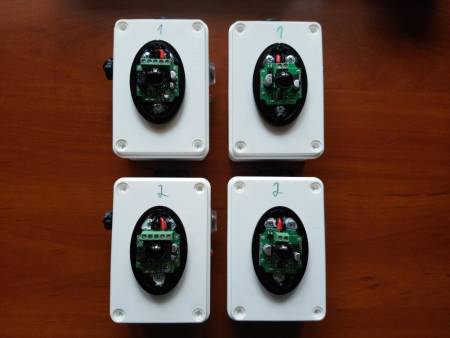

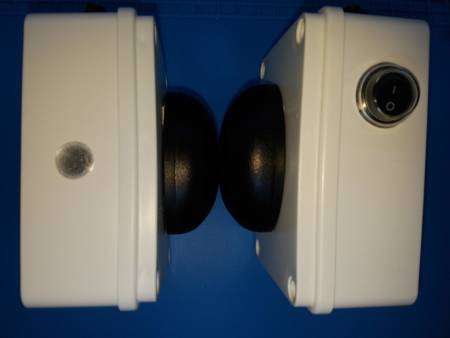

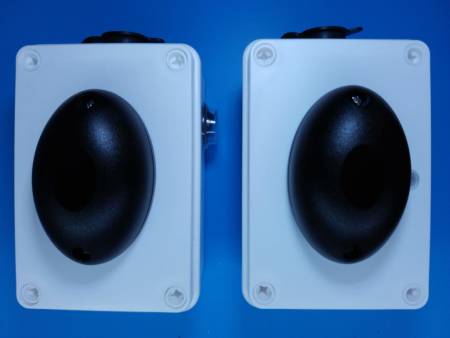

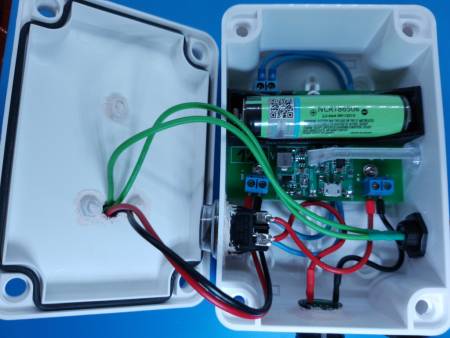

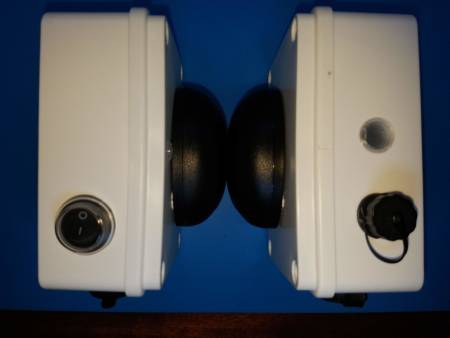

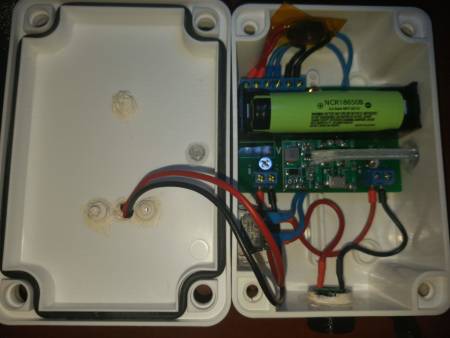

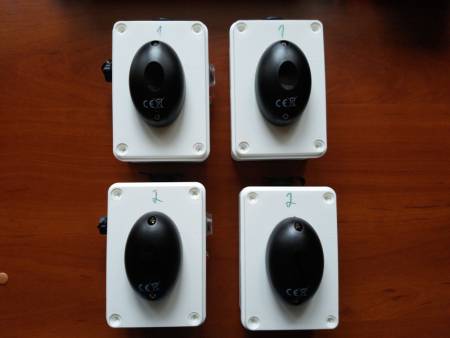

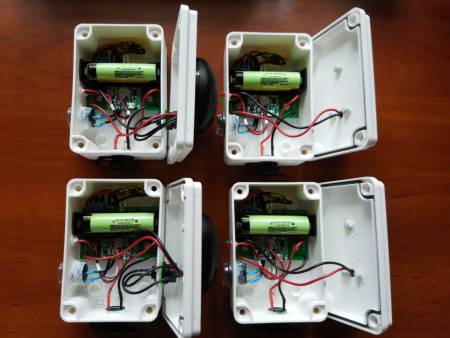

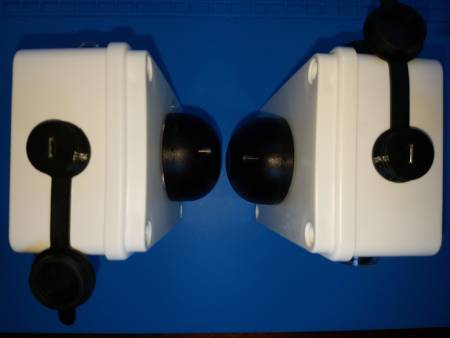

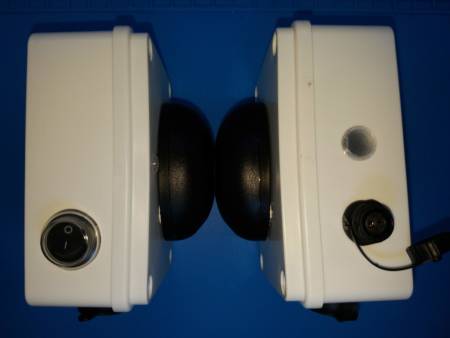

Pohledy na zkompletovanou optobránu

Model OPT 1.0

Plošný spoj OPT 1.0

Zapojení OPT 1.0

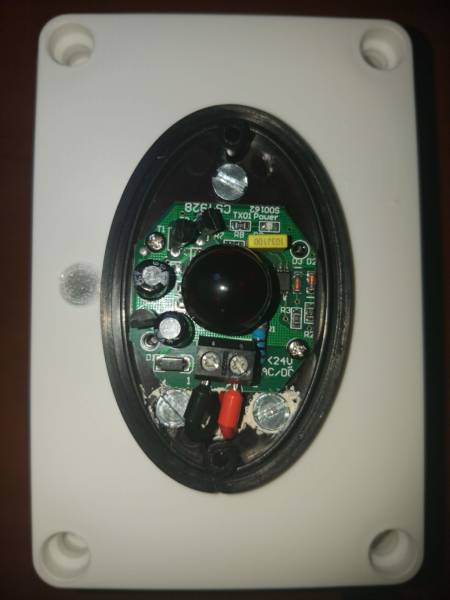

Výstupní napětí Step UP měniče nastavte na 12,5 V pro napájení infra modulu. Moduly jsou k víčku krabičky přišroubovány a přilepeny mamutem tak, aby byl dosažen spolu s krabičkou i nadále stupeň krytí IP65. Takto byly utěsněny LED, vypínač a průchodka pro konektor Micro USB pro nabíjení. Vypínač je chráněn gumovou krytkou.

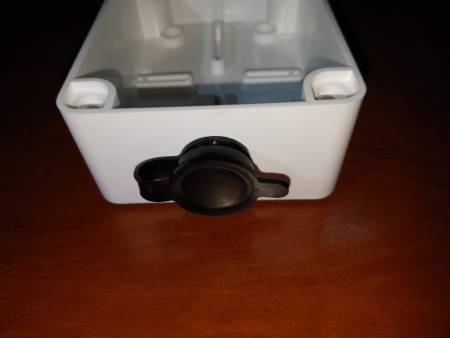

Detaily voděodolné Micro USB průchodky (model pro 3D tisk výše). Micro USB konektor na plošném spoji vhodně přilepte do průchodky.

Info

Upozorňujeme případné zájemce o stavbu či využívání naší časomíry, že se jedná o nekomerční projekt s absencí příslušných cerfifikací dle ČSN, případně dalších souvisejících norem a předpisů. Autoři projektu nenesou žádnou zodpovědnost za případné škody, ke kterým dojde v souvislosti se stavbou či provozem časomíry, ať už způsobené chybami konstruktéra či obsluhy nebo chybami v samotném návrhu časomíry. Každý uživatel časomíru staví a využívá s vědomím výše uvedeného. Zařízení je zkonstruováno pro provoz na akumulátory/baterie. Z bezpečnostních důvodů doporučujeme provozovat a zejména nabíjet pod dohledem.
