Optobrány

    1. Krabičky z 3D tisku (HW FST 2.0/2.1)
    1. Optobrány (Světelné závory/Optozávory/Infra závory)

Jinými slovy světelné závory/optozávory/infra závory.

Součástky pro obtobrány

Použité IR závory pořízeny v ČR. Z AliExpressu lze pořídit levnější, delší doba dodání, a signalizaci relé mají pouze na rozepnutí kontaktu. Optobrány z ČR lze zapojit jak na sepnutí tak i na rozepnutí při přerušení paprsku IR závory. Jsou o něco dražší.

Ověřená baterie li-on 18650B je pořízena z AliExpress včetně Protection Boardu, který jsem oddělil a připojil zvlášť. Článek s integrovaným Protection Boardem se nevejde do držáku baterie.

Parametry

  • celková voděodolnost IP65 (mamut kolem šroubů infra závory, krabička IP65)
  • průchodka pro nabíjecí micro USB konektor je dílem 3D tisku a má gumovou čepičku kvůli ochraně IP65
  • výdrž na baterii cca 3 dny (obvykle dostačuje 12 hodin a méně pro závod)
  • protection board li-on baterie 18650B
  • nízká cena, lehká voděodolná konstrukce
  • nabíjení přes micro USB (5 V standardní nabíječkou nebo powerbankou)
  • doba nabíjení 4 hodiny max odběr proudu 1 A
  • charger (nabíjecí modul) má inetegrovaný regulovatelný step-up měnič, nastaveno cca na 12,5 V pro napájení IR závory
  • protection board ochrání baterii před hlubokým vybitím pod 2,5 V a umožňuje chod zařízení až po nabití na cca 2,9 V

Plošný spoj

Nabízím zaslání jednoho setu (4 ks pro 2 optobrány) za 70 Kč obyčejným dopisem. Pro ověření jsem realizoval objednávku a proto jsem rozpočítal náklady na výrobu a doručení na jeden set. Časomíru nevyrábím, jen by mi to tu leželo.

Model voděodolné Micro USB průchodky

Infra závora

  • Napájení: 12–24V AC/DC
  • Proud: TX 30 mA RX 15 mA
  • Frekvence paprsku, vlnová délka: 1,92 kHz 940nm
  • Doba zjištění překážky: 13 milisekund
  • Provozní teplota: –20/+40°C
  • Výstupní relé max.: 1 A/ 30 V DC
  • C – NC rozpínací
  • Instalace: kolmo souose, svorky dolů
  • Rozměry:49,2× 76×21,6 mm

Použití

POZOR, nabíjení optobran se provádí v zapnutém stavu, jinak mohou pískat cívky a nenabíjí se. DOPORUČUJEME nabíjet pod dohledem.

Video ukázka malé časomíry HW 2.0 s optobránami.

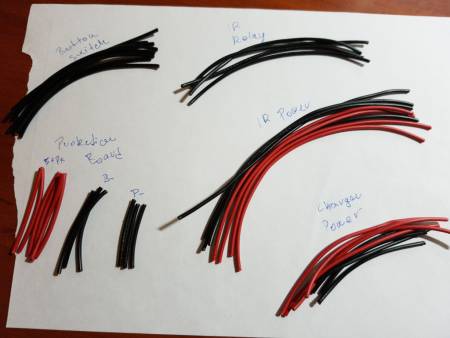

Zapojení

Výstupní napětí Step UP měniče nastavte na 12,5 V pro napájení infra modulu. Moduly jsou k víčku krabičky přišroubovány a přilepeny mamutem tak, aby byl dosažen spolu s krabičkou i nadále stupeň krytí IP65. Takto byly utěsněny LED, vypínač a průchodka pro konektor Micro USB pro nabíjení. Konektor je chráněn gumovou krytkou.

Detaily voděodolné Micro USB průchodky (model pro 3D tisk výše). Micro USB konektor na plošném spoji vhodně přilepte do průchodky.
