Stavba prototypu "vrabčí hnízdo"

Tento typ zapojení je vhodný pouze na prototypování. Navíc následující schémata jsou neaktuální a nezohledňují zapojení a rozšířené např. o eeprom paměť (ukládání nastavení) a stav baterie (měření a vyhodnocení napětí).

Aktuální schémata a plošné spoje

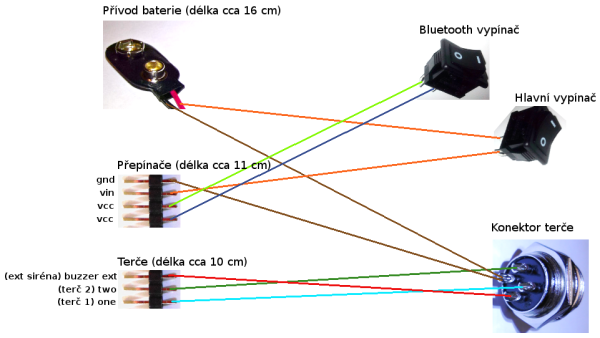

TIP: K propojení se mi osvědčily rozpletené kablíky ze síťového kabelu (ethernet). Cena kabelu je 10 Kč / metr a jedná se o měděné kabely, které se dají dobře tvarovat.

Příprava univerzálních plošných spojů

Je zapotřebí upravit následujícím způsobem plošné spoje.

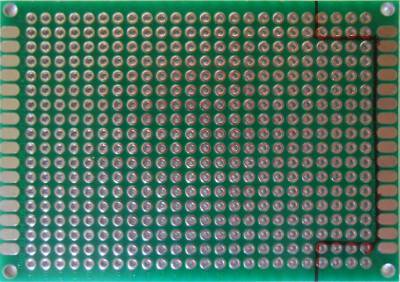

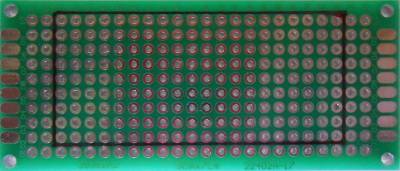

Plošný spoj 5 x 7 pro maple mini, bluetooth a displej

Plošný spoj 3 x 7 pro tlačítka

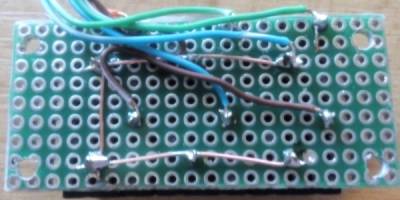

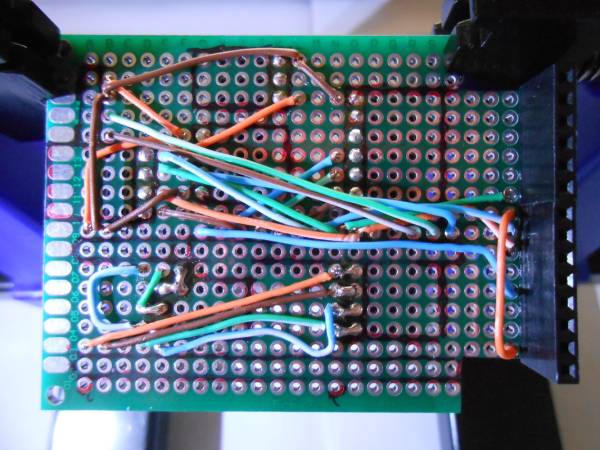

Plošný spoj - zadní strana s konektory

V první řadě je zapotřebí připájet konektory, pokud je budete chtít použít.

  • lcd connector (konektor pro displej)
  • target connector (konektor k terčům)
  • rtc connector (konektor k modulu reálného času)
  • sd connector (konektor k SD slotu na displeji)
  • switches connector (konektor k přepínačům)
  • buttons connector (konektor k tlačítkům)
  • buzzer connector (konektor k bzučáku)

Na této fotografii je kompletní pájení zadní strany, ovšem prozatím připájíme jen konektory. Pokračujte pájením přední/vnitřní strany. K finálnímu pájení zadní strany se vrátíme nakonec.

Konektory (pozn. konektor nahoře) si připravte tak, že si uříznete potřebný rozsah a piny pak ohněte o 90 stupňů. Jde to celkem snadno.

Plošný spoj - přední/vnitřní strana s maple mini a bluetooth

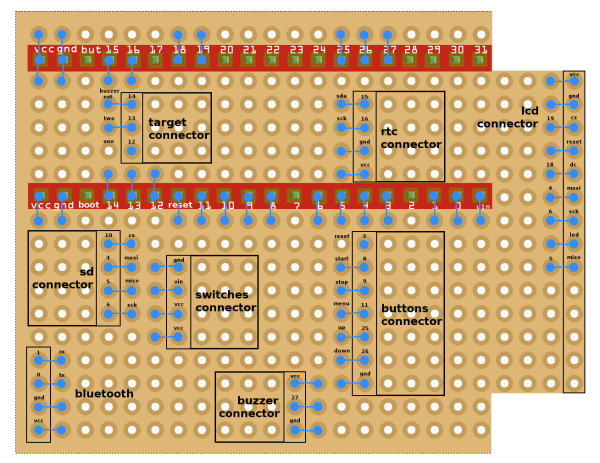

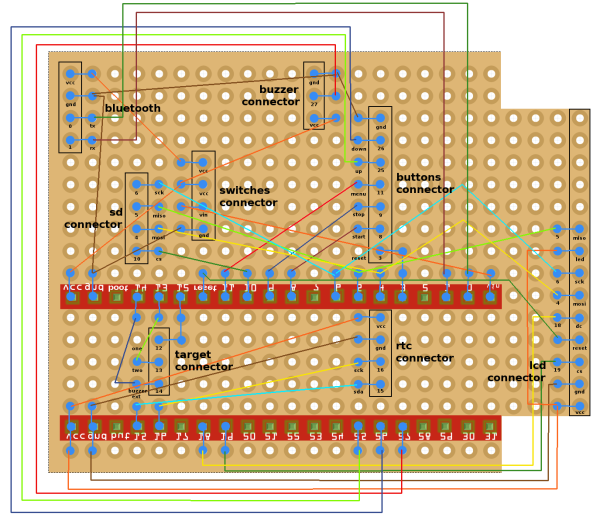

Schéma znázorňuje potřebná propojení. Následují fotografie s jednolitvými kroky.

1. krok

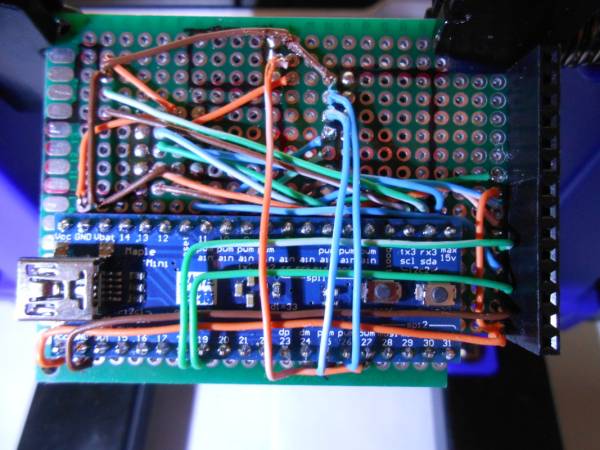

Zrealizujeme pouze tato propojení. Obzvlášť je zapotřebí dát si pozor na propojení, která budou v následujícím kroku překrytá maple mini. Při chybě zapojení bychom museli maple mini odpájet, což není úplně snadné. Proto si propojení pro jistotu ověřte multimetrem.

2. krok

V tomto kroku připájejte maple mini a proveďte pájení zbývajících propojek. Opět si dejte pozor na propojení, která budou v následujícím kroku překrytá bluetooth modulem. Při chybě zapojení bychom museli bluetooth modul odpájet, což není úplně snadné. Proto si propojení pro jistotu ověřte multimetrem.

3. krok

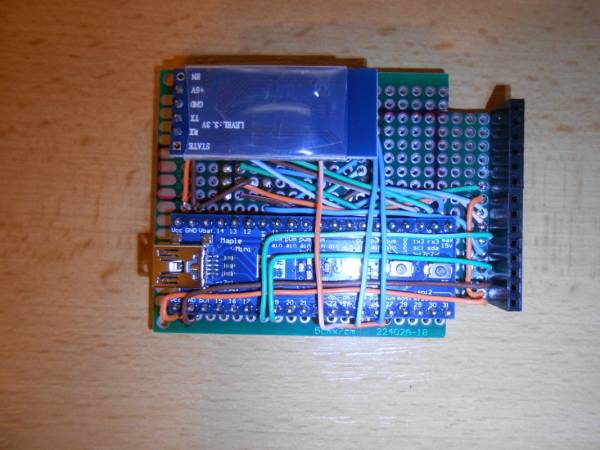

V tomto závěrečném kroku připájejte bluetooth modul a proveďte všechna potřebná pájení na zadní straně.

Tlačítka

Otvory pro šrouby na distanční sloupky vyvrtejte tak, aby se mezi ně vešel RTC modul.

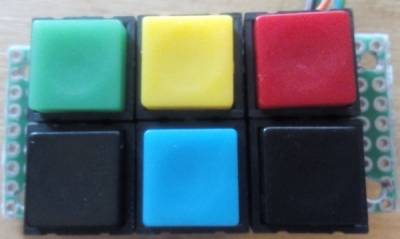

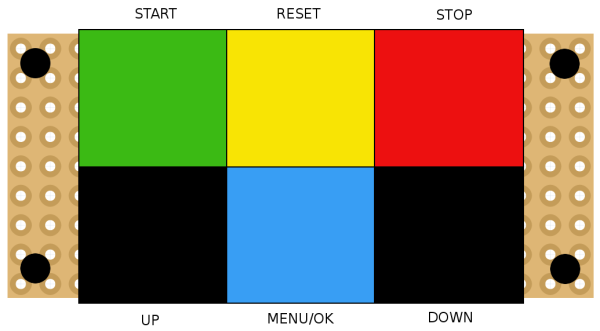

Tlačítka shora

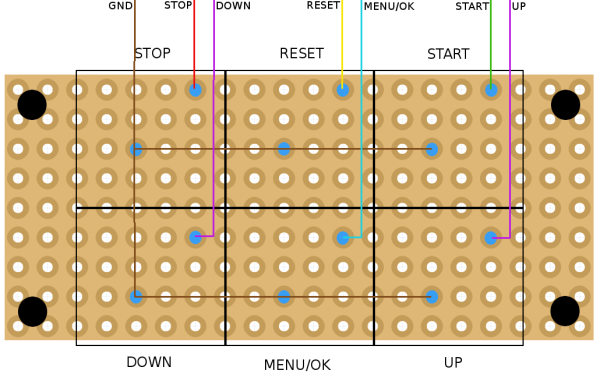

Tlačítka zdola - zapojení

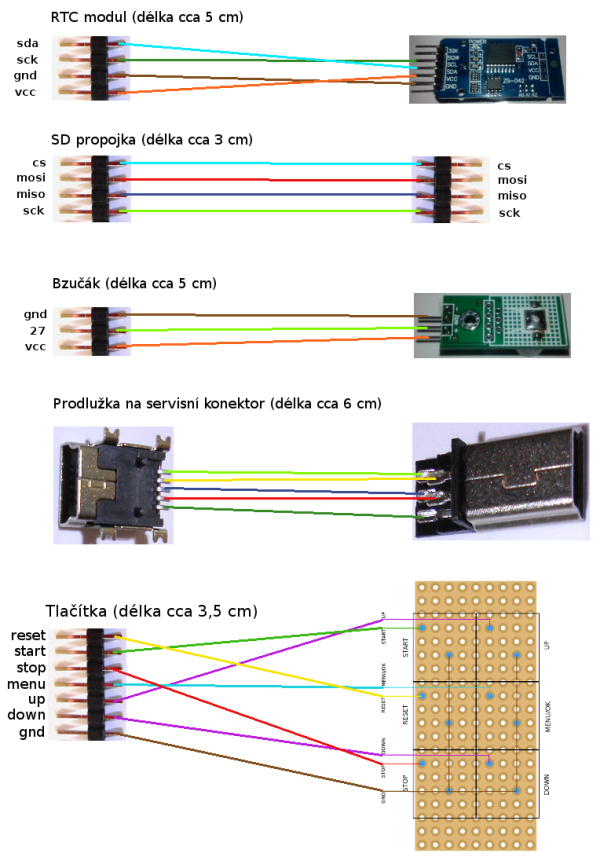

Konektory s moduly
